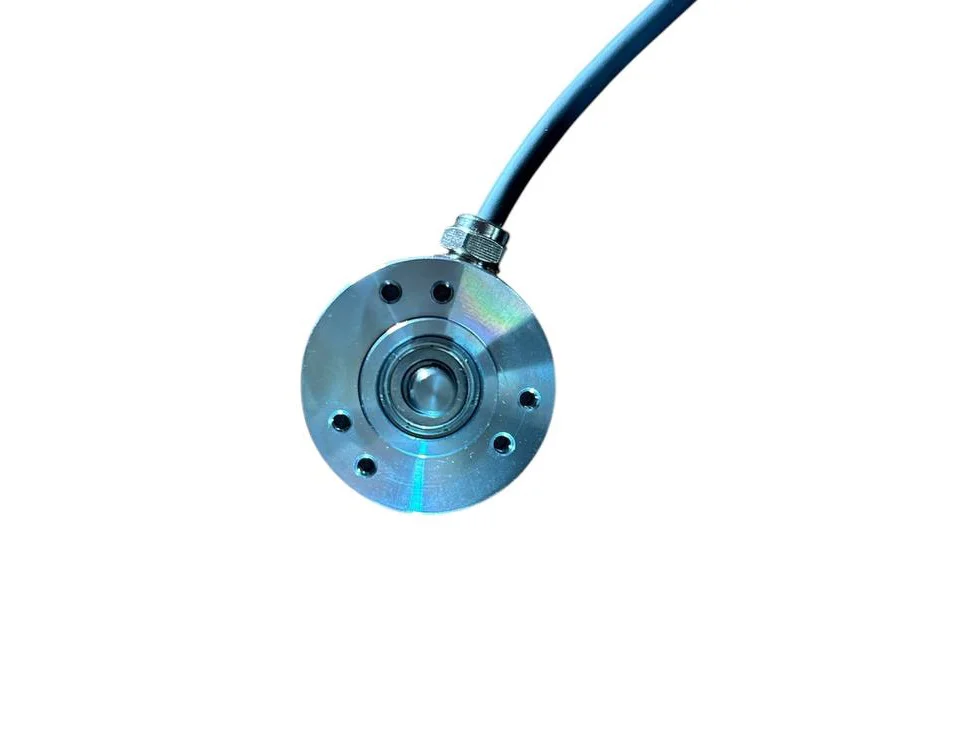

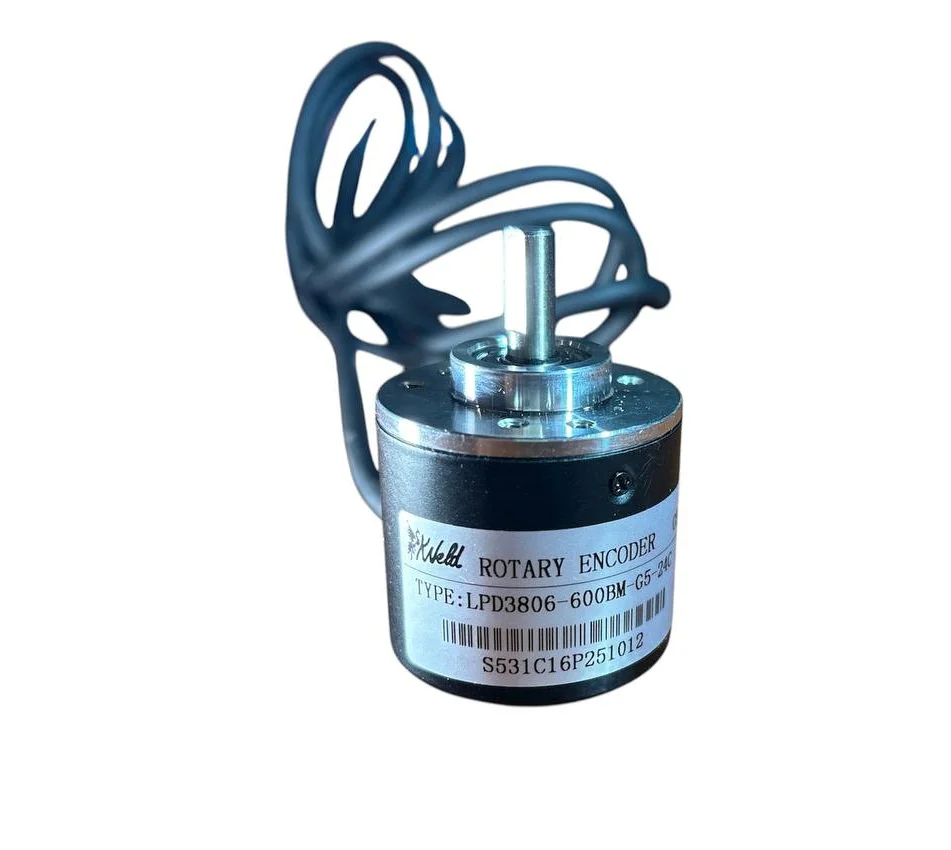

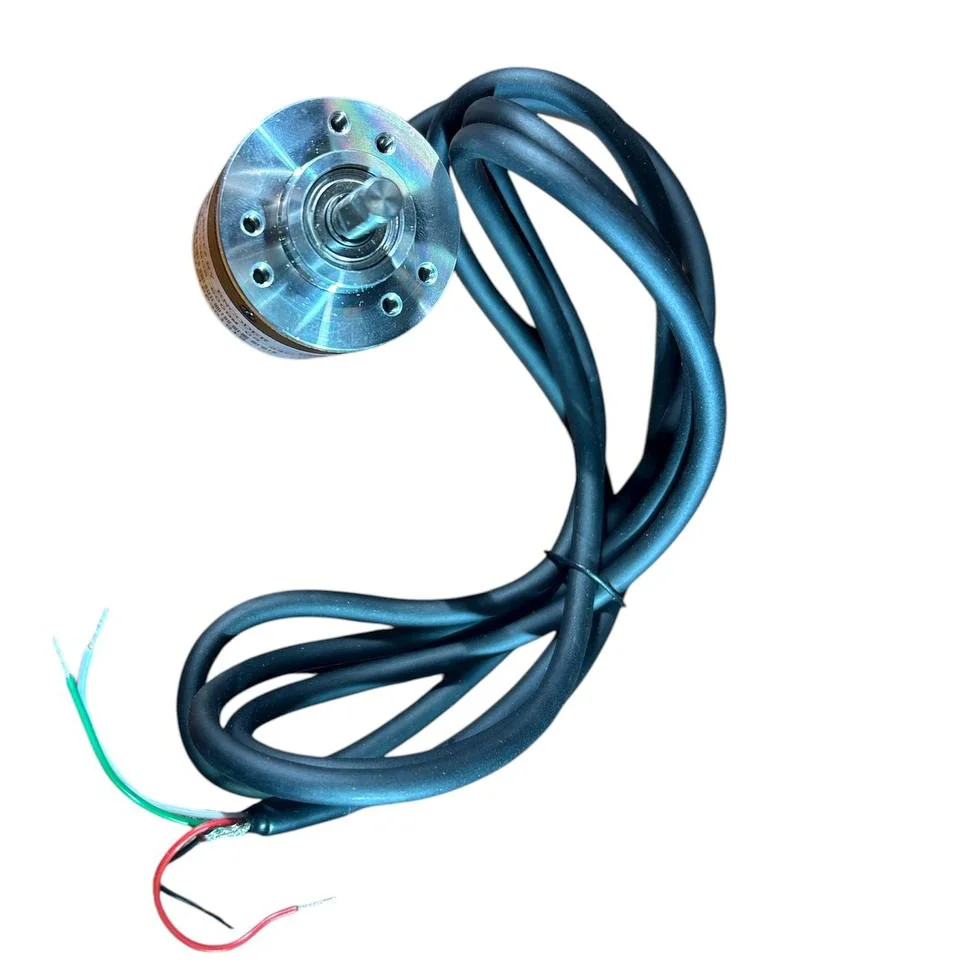

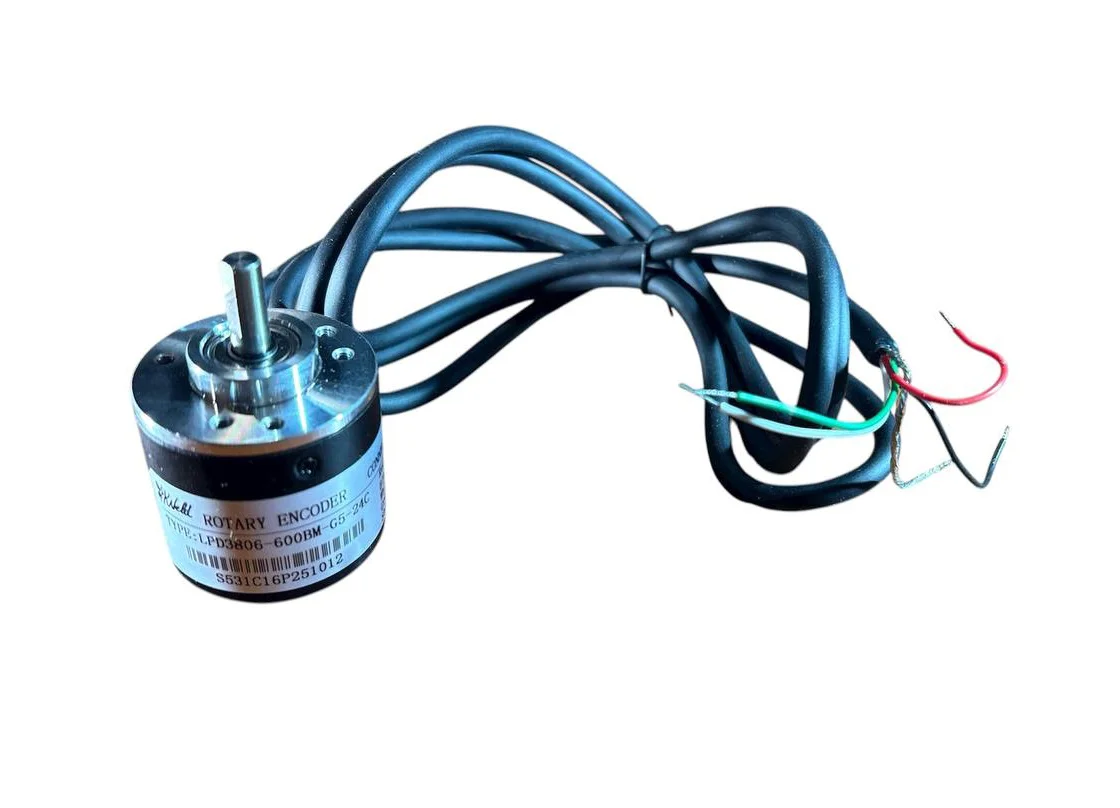

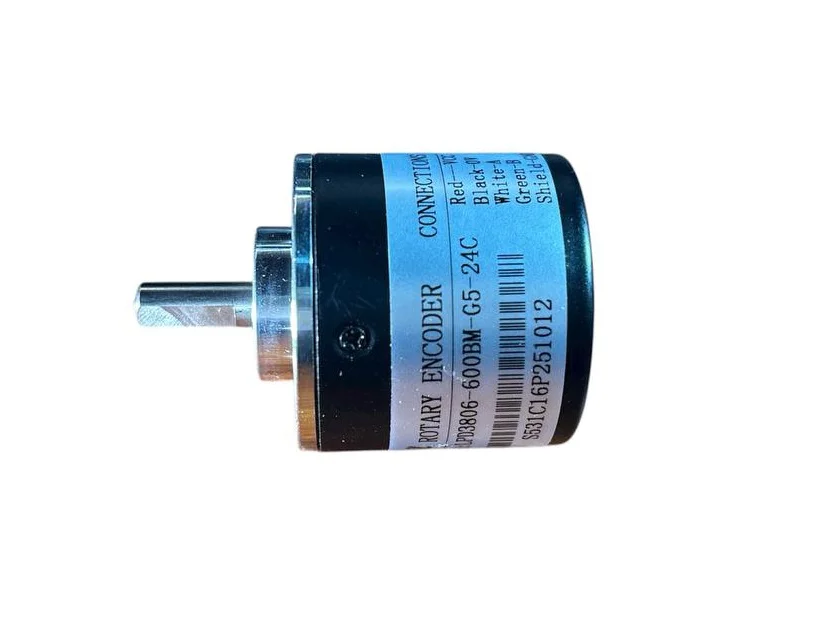

Инкрементальный оптический энкодер LPD 3806-600BM-G5-24C KWeld — высокоточный датчик положения и вращения, предназначенный для промышленного применения, автоматизации, станков с ЧПУ и оборудования, где требуется надёжное измерение угла, скорости и длины движения.


- Этот энкодер обеспечивает разрешение 600 импульсов на оборот (P/R) и рассчитан на питание от DC 5–24 В, что делает его универсальным решением для большинства систем управления и приводов.


- Корпус диаметром 38 мм, вал диаметром 6 мм — компактный, но промышленного класса.


Ключевые характеристики
- Разрешение: 600 импульсов на оборот.
- Напряжение питания: DC 5–24 В.
- Выход: фазные сигналы А и В (двухфазный инкрементальный).
- Выходной тип: NPN открытый коллектор.
- Максимальная механическая скорость вращения: до ≈ 5000 об/мин.
- Размеры: корпус Ø38мм, вал 6мм диаметр.
- Производитель KWeld


Преимущества
- Высокое разрешение (600 имп./об) позволяет точно измерять угол и перемещение, что важно в системах с высокой точностью.
- Широкий диапазон питания (5–24 В) делает устройство совместимым с различными системами управления.
- Компактный промышленный корпус обеспечивает установку в ограниченном пространстве.
- Инкрементальный выход позволяет использовать устройство в стандартных ПЛК, приводах серводвигателей, ЧПУ.
-Надёжность: рассчитан на рабочую скорость до 5000 об/мин, корпус защитного класса — подходит для эксплуатации в условиях механических нагрузок.


Области применения
- Станки с ЧПУ и другие металлообрабатывающие комплексы — для контроля положения шпинделя или вращающегося узла.
- Серводвигатели и приводные механизмы — как обратная связь по углу или скорости.
- Автоматизированные линии и роботы — измерение углов, перемещений, скорости.
-Лабораторное оборудование и измерительные системы — где требуется качественная инкрементальная сигнализация.
-Любые системы, где важны надёжность и точность при вращении с высокой скоростью.


Рекомендации по установке и эксплуатации
- Обеспечьте чистоту установки: минимизируйте вибрацию и удары — устройство рассчитано на ограниченные механические воздействия.
- Проверяйте соответствие питания указанному диапазону (5–24 В), чтобы избежать перегрузки.
- При монтаже обращайте внимание на закрепление вала: минимизируйте боковые и осевые нагрузки, чтобы избежать преждевременного износа.

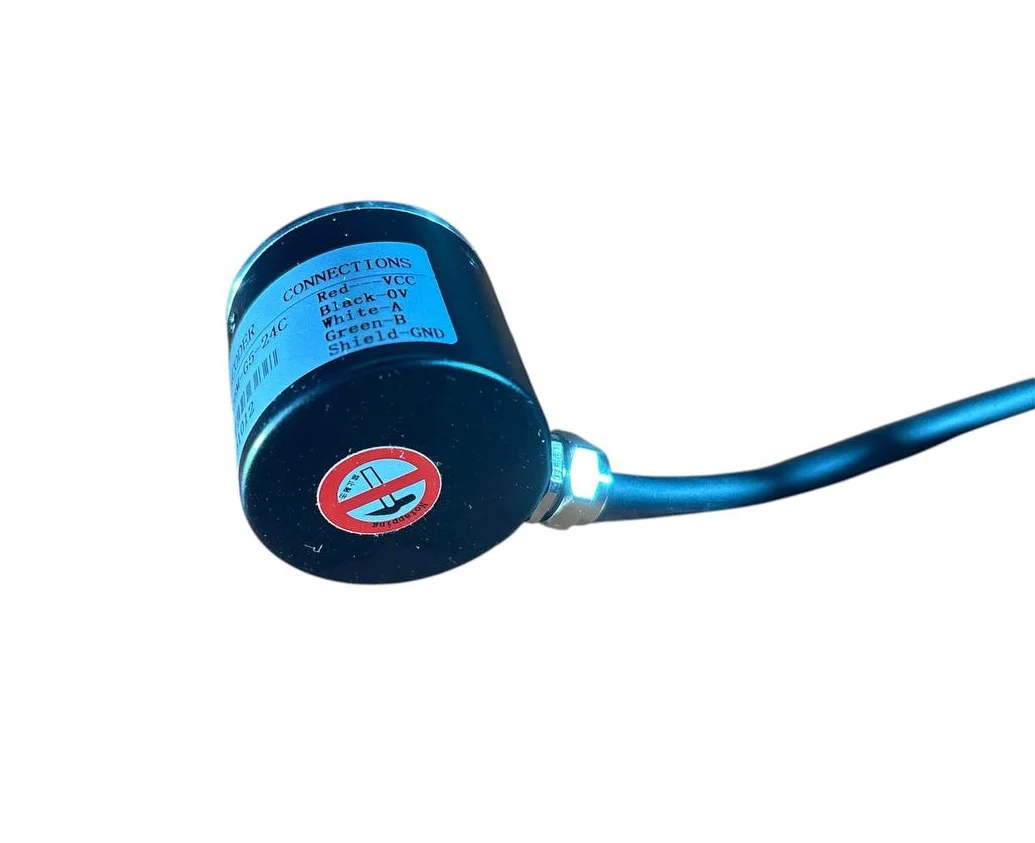

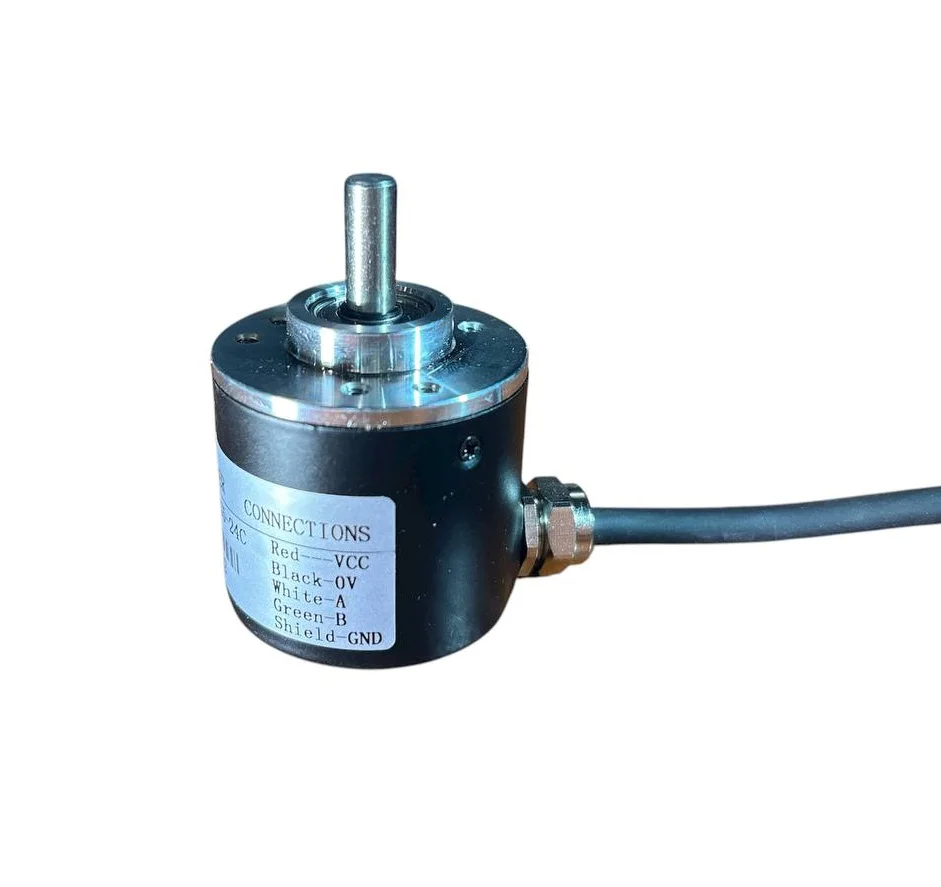

- При подключении сигнальных линий А и В убедитесь, что фазировка правильная для вашей системы (напр., зелёный – фаза A, белый – фаза B в одной из версий).
- Если требуется высокая частота сигналов, убедитесь, что контроллер/система поддерживает до ~20 кГц.
